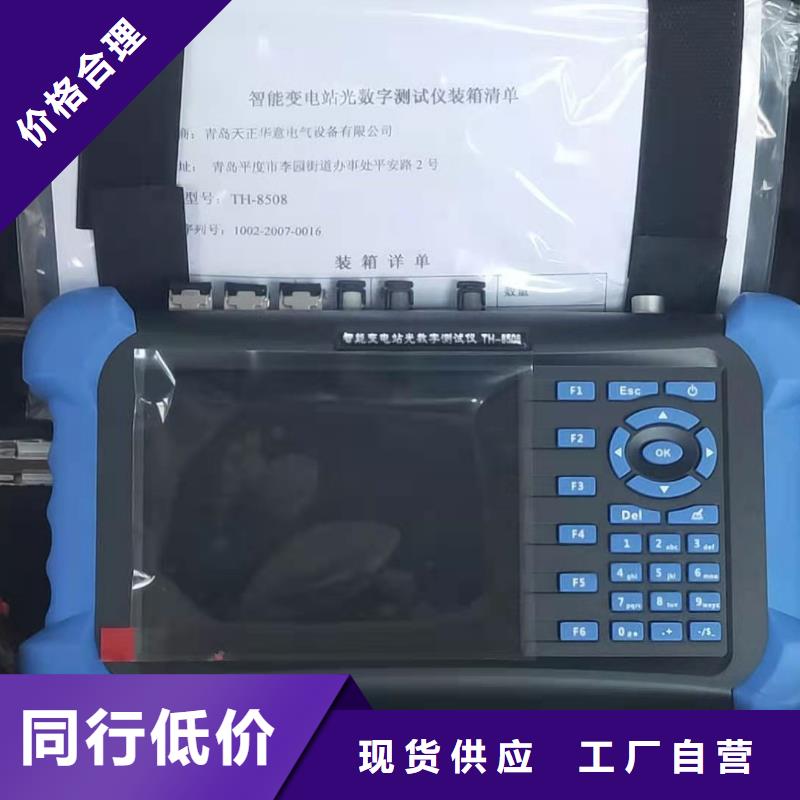

手持式光数字测试仪视频-西峰|华池|临夏|嘉峪关|甘南|天水|陇南天正华意手持式光数字测试仪_ 天正华意电气设备(庆阳市分公司)(更新时间：2025-07-22 07:19:29)

,天正华意电气设备(庆阳市分公司)tianzh3611是专业的生产厂家,SxHlv9MWA,我们支持定制加工,今日新闻,欢迎广大客户莅临指导参观,联系人:杨经理,地址:[平度市平安路2号]。

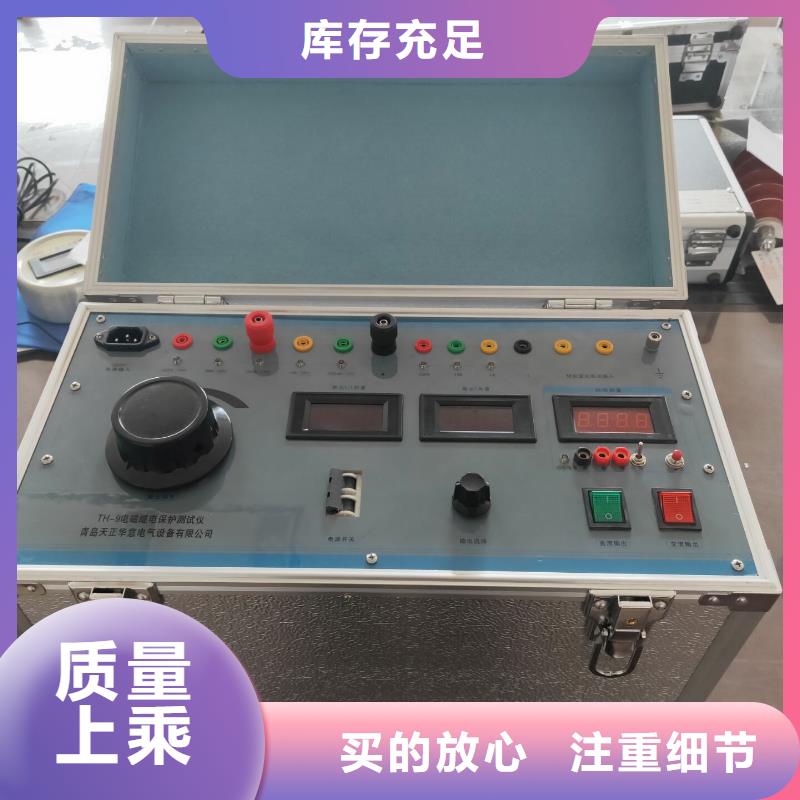

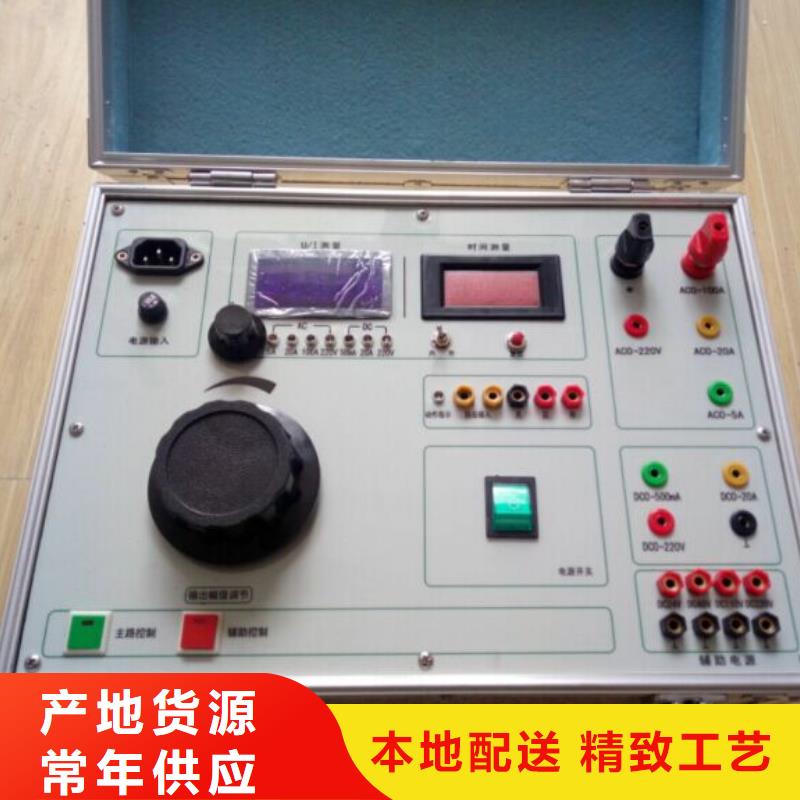

微机继电保护测试仪装置硬件结构节 装置硬件组成控制数字信号处理器微机 本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。 ..D/A转换和低通滤波 采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。 由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。 电压、电流放大器 各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。 功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

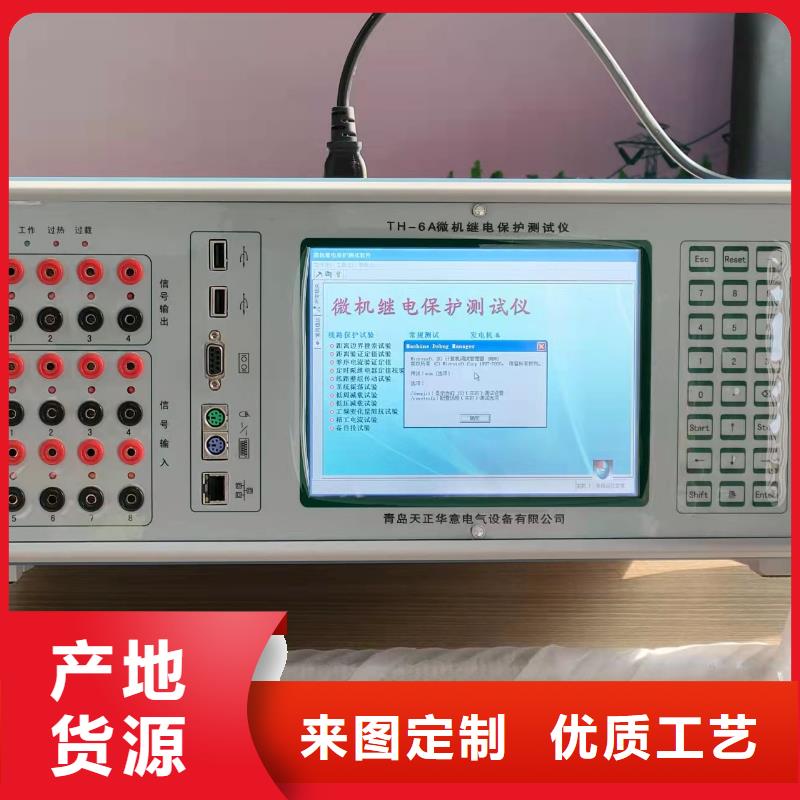

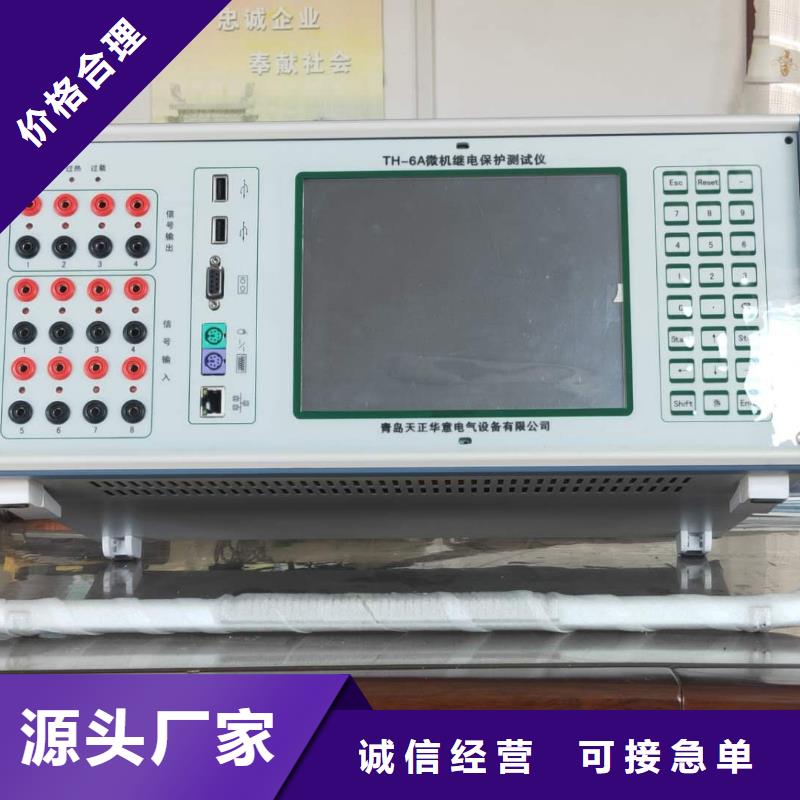

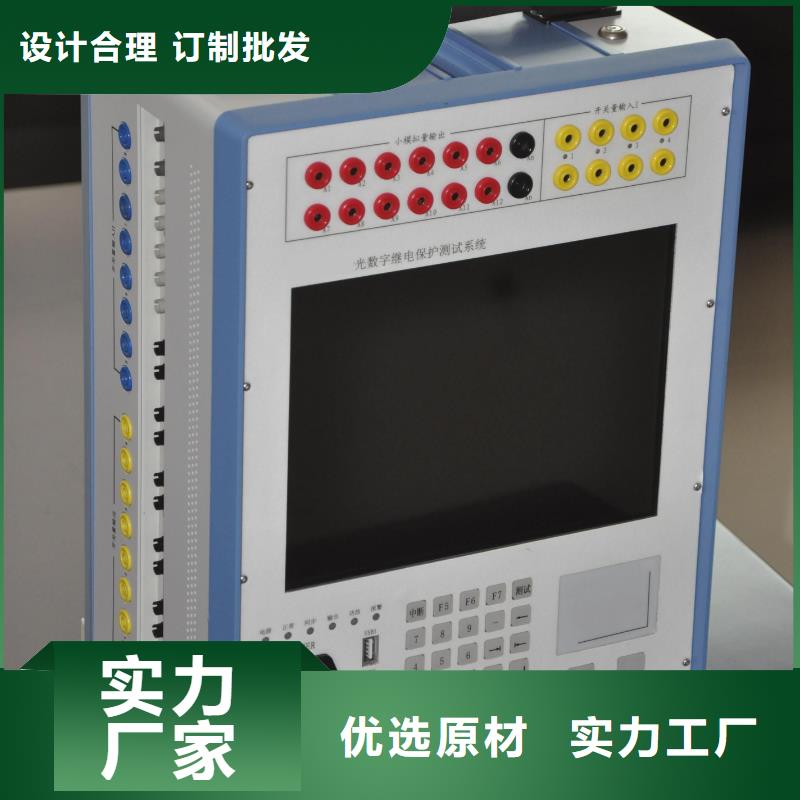

微机继电保护测试仪内置高性能工控机，采用嵌入式工业Windows系统，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统。极具人性化的操作界面设计，提供了亲切熟悉的真正的工业化Windows界面，内置触控板和键盘，如同笔记本电脑一样操作方便，内置USB接口可用优盘方便升级软件和交换数据或外接鼠标、键盘操作，还可通过网口外接笔记本电脑工作。d. 新的测试软件基于Windows系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能，首创多层树型结构的试验模板数据库组织方式，灵活的OFFICE文件格式试验报告，为实现试验数据库和试验报告管理的集成化、系统化提供了数据基础。e.既有针对数字保护测试特殊需要而精心设计的特色功能，又有富有特色、简洁方便的通用测试模拟功能，还有实用有效的各类继电器校验程序，更有提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序,各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为。f. 输入输出端口齐全，功能强大，能广泛适应迄今各种不同形式的保护试验。6路IEC 61850 9-1/2、5路FT3、12路模拟量同时输出，各相幅值、相位、频率、直流分量均可同时独立变化调整，可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的继电保护测试；开入通道独立无极性，能自动适应各种有源无源接点。g.先进的高精度线性功放技术了装置的功放系统，更有完善的各种防误操作、短路、外电冲击和温度超限等故障检测和保护功能，保障装置可稳定可靠的持续工作。整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。h．内置GPS、外接IRIG-B码和IEEE1588同步时间输入具有长时稳定的守时功能， 保证同步输出和状态同步触发的时间和相位高精度要求，同时多种同步时间输入源也使测试仪对变电站不同建设阶段同步时间来源有更好的选择性和适应性。继电保护测试仪 微机继电保护测试仪 微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪

微机继电保护测试仪测试项目页1、测试相别：选择测试相别。2、测试方式：可选择边界搜索或定点测试。边界搜索以搜索的方式寻找特性曲线的边界值。定点测试，测试添加的几个固定点。 边界搜索：分为二分法搜索和单向逼近搜索两种方式。3、自动调整：勾选自动调整时，必须正确定义曲线。Id在曲线的上下某个小区间内搜索，可减少不必要的测试点。未勾选时，每个测试点Ir都要从起点开始到终点进行搜索，测试点较多，增加了测试时间。起点、终点：应保证起点不动作、终点能够可靠动作，才能搜索出曲线。4、搜索精度：应根据要求调整。有名值时，一般设置要大。标幺值时，一般设置要小。如图3.4.1-4图3.4.1-4三、实验控制页通常只设置长故障时间与间隔时间。1、长故障时间：大于比率差动动作时间即可。如搜索差动速断曲线，长故障时间应大于差动速断动作时间，小于比率差动动作时间，避免比率差动动作后不再向上搜索速断区域。2、间隔时间：每个出值点之间个间隔时间，应有适当的间隔时间让保护能够正常启动、复归。3、开关量：选择使用的开关输入端口、动作逻辑与动作方式。4、电压输出：当测试发电机差动时，一般需要加入负序电压。如图3.5.1-5图3.5.1-5四、曲线定义页可将保护装置理论曲线展现在坐标系上，然后与实际边界点对比。不影响测试流程，仅仅起对比作用。注意：选择有名值方式测试和标幺值方式测试时，二者定义是不同的。继电保护装置测试仪六相继电保护测试仪六相继保测试仪六相继电保护校验仪六相继保校验仪微机继电保护测试系统 光数字继电保护测试仪 三相工控继电保护测试仪反时限单相继电保护测试仪反时限过流继电保护测试仪反时限继电保护测试仪速断继电保护测试仪反时限过流继电保护校验仪反时限继电保护校验仪单相继保测试仪单相继保校验仪继电保护伏安变比测试仪电流动作保护测试仪继电器动作测试仪数字继保测试仪继保综合测试仪微机保护装置测试仪继电保护测量仪继保之星
